Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input,kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 1 gerbang XNOR Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.
2. Gambar Rangkaian Simulasi [Kembali]

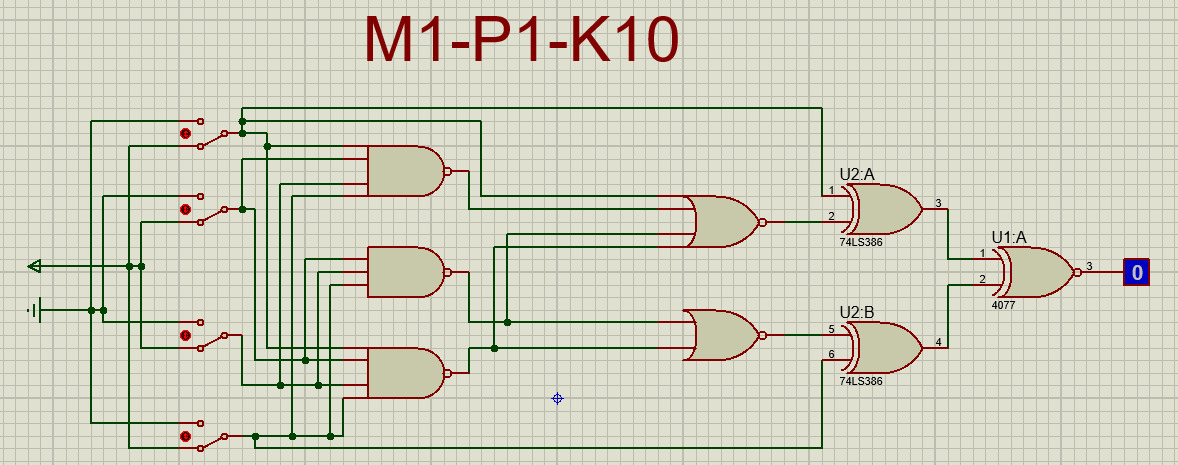

Percobaan 1 Kondisi 10
3. Video Simulasi [Kembali]
Percobaan 1 Kondisi 10: Terdapat gerbang NAND 3 input 1 buah dan 4 input 2 buah. Output hanya akan bernilai 0 ketika input yang masuk semua adalah 1. Selebihnya outputnya akan bernilai 0. Hal ini berlaku untuk yang input 3 dan 4. Input NAND berasal dari 4 saklar yang dihubungkan ke arus jika 1 dan 0 jika terhubung ke ground. Selanjutnya ada 2 gerbang NOR dengan 2 1 buah dan 4 input 1 buah. Gerbang NOR hanya akan beroutput 1 jika inputnya 0 semua. Selebihnya outputnya akan bernilai 0. Input gerbang NOR berasal dari output-output gerbang NAND ditambah 1 output saklar. Selanjutnya ada 2 gerbang XOR 2 input 2 buah. Gerbang XOR akan beroutput 0 ketika inputnya sama-sama 0 atau sama-sama 1. Selebihnya akan bernilai beroutput 1. Input gerbang XOR berasal dari 2 output NOR dan 2 output saklar paling atas dan paling bawah. Selanjutnya terdapat gerbang XNOR 1 buah. Gerbang XNOR adalah kebalikan dari proses XOR. Inputnya berasal dari 2 output XOR. Output dari XNOR akan berakhir di logicprobe.
